Teleskopik silindir, iç içe geçen birden fazla kademeden oluşan hidrolik silindirdir. Kademeli yapı, kapalı boyuna göre uzun bir strok elde etmeyi sağlar. Strok, silindirin hareket mesafesidir. Silindirler, geri dönüş biçimine göre tek veya çift etkili olabilir.

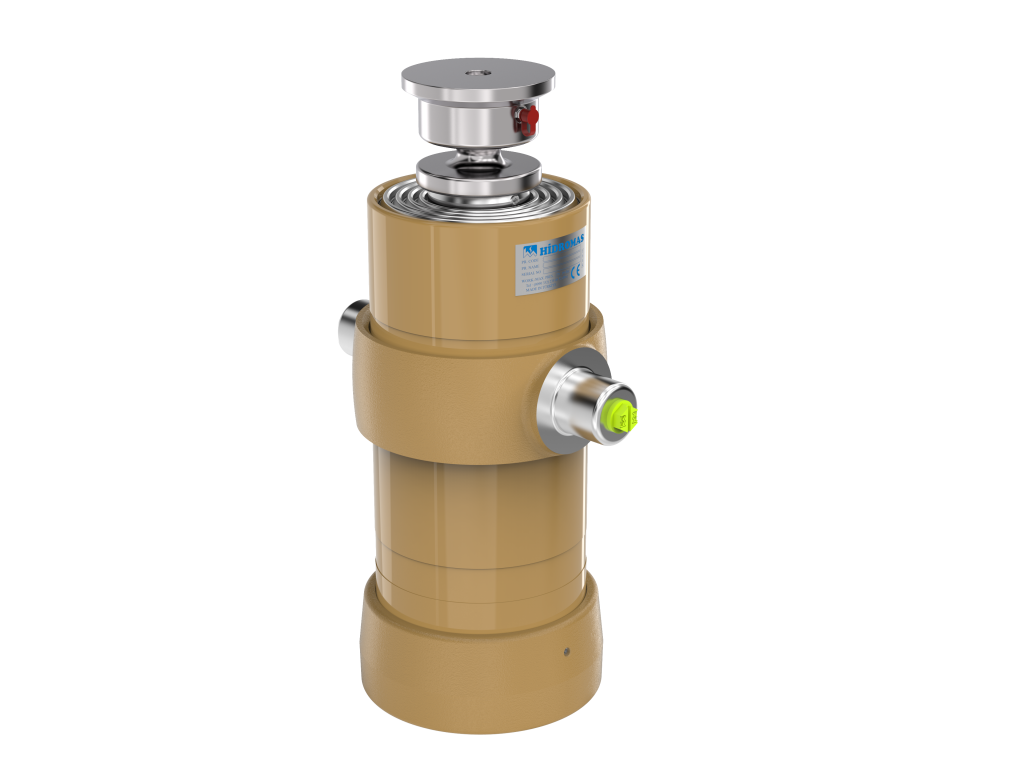

Çok kademeli yapı nasıl çalışır?
Basınçlı yağ, silindirin kademelerini hareket ettirir. İç içe duran parçalar açıldığında toplam hareket mesafesi oluşur. Geri dönüşte kademeler yeniden kapalı konuma gelir.
Kademe sayısı, kapalı boy ve strok farklı ölçülerdir. Daha fazla kademe, tek başına daha yüksek kaldırma kapasitesi anlamına gelmez. Bu nedenle uygunluğu değerlendirirken çapları, basıncı, yükü ve montaj geometrisini birlikte inceleyin.

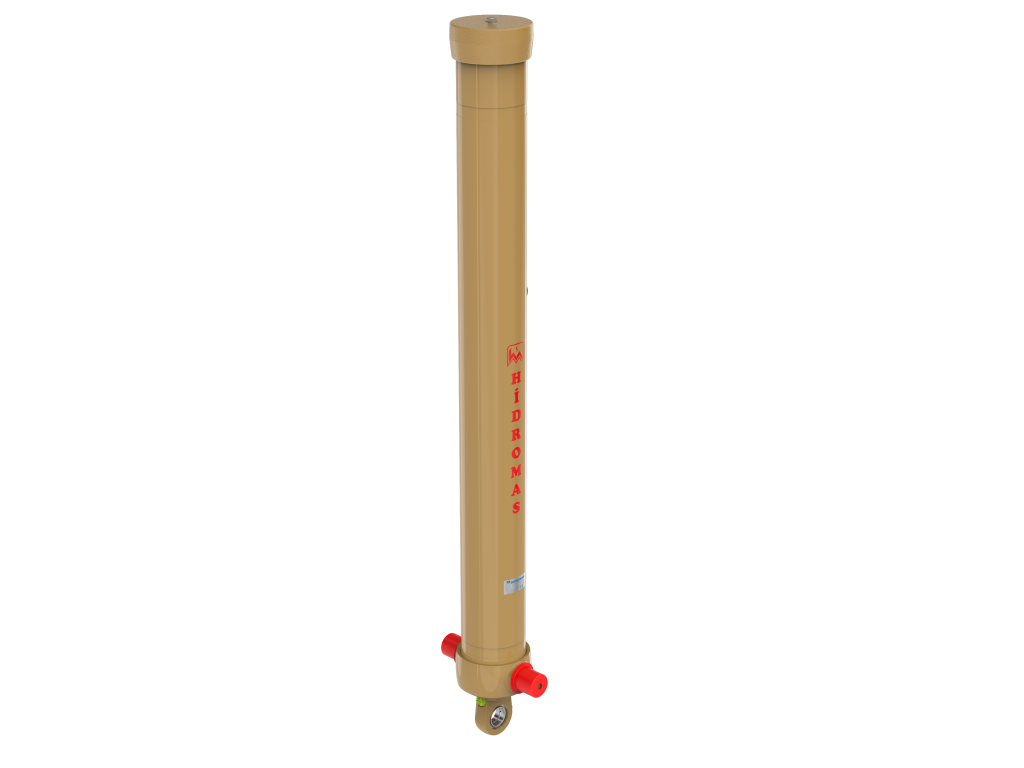

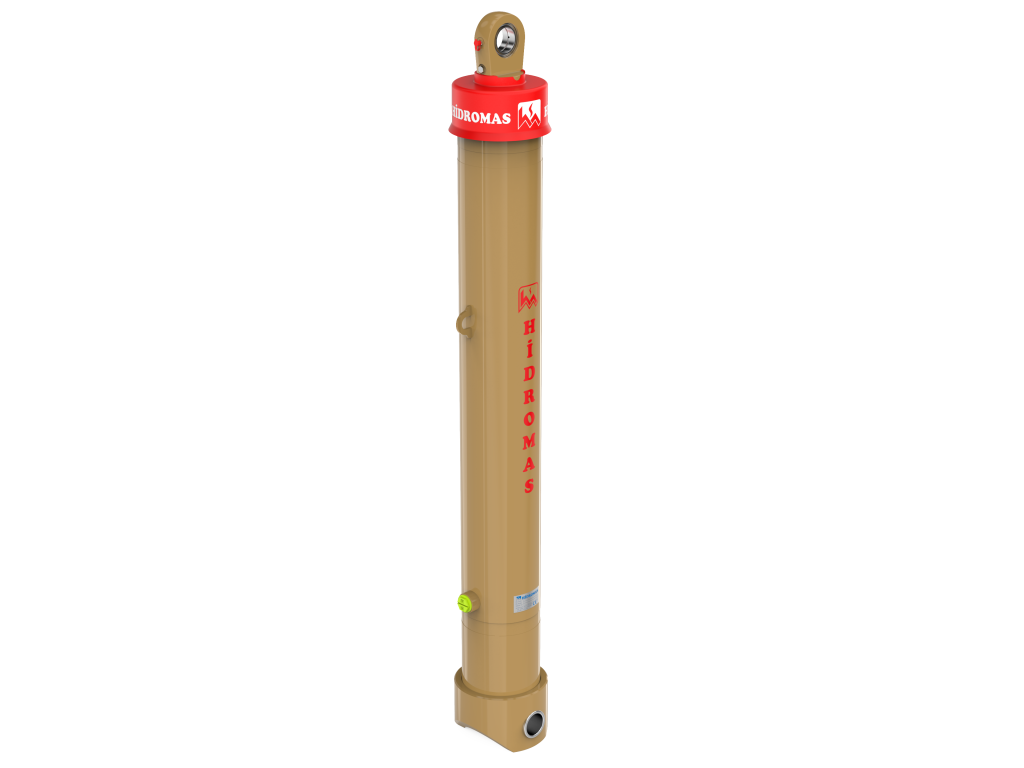

Tek etkili teleskopik silindir
Tek etkili silindirde hidrolik basınç, hareketin bir yönünde kuvvet sağlar. Yükün ağırlığı veya başka bir dış kuvvet silindiri geri döndürür. Bu nedenle “tek etkili” ifadesi, silindirin yalnızca ileri hareket edebildiği anlamına gelmez.
Tasarım ekibi, geri dönüş koşullarını uygulamaya göre belirlemelidir. Ancak yer çekiminden yararlanan bir düzenin her konumda aynı şekilde çalışacağını varsaymayın. Makinenin bağlantı ve kontrol düzeni önemlidir.

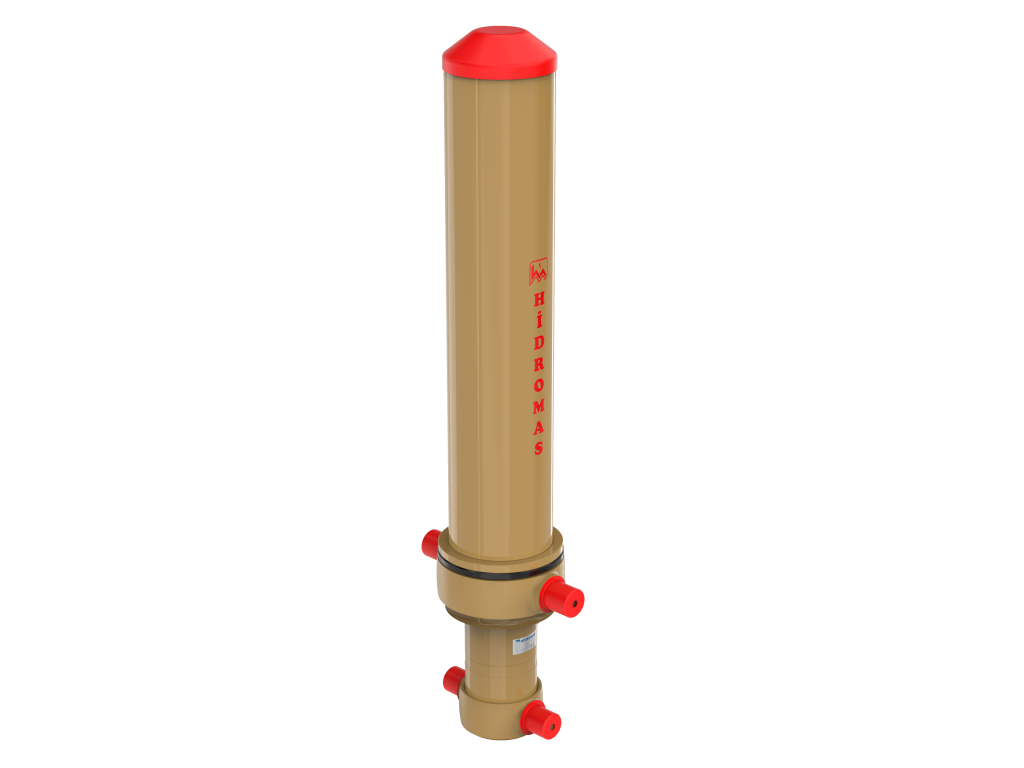

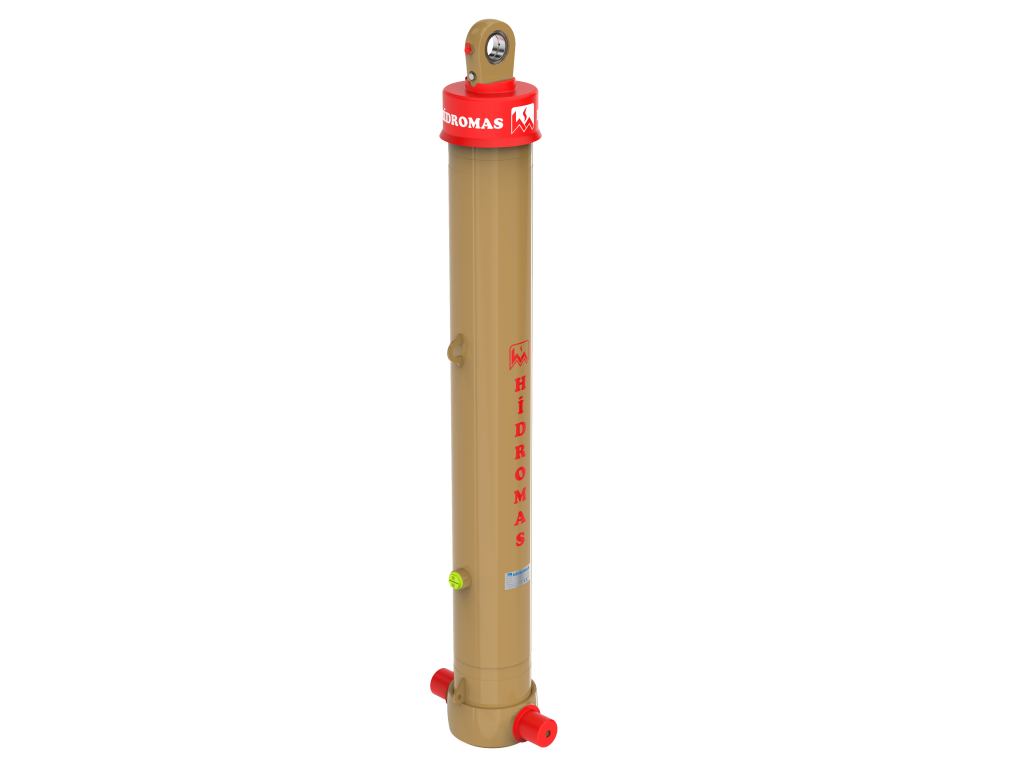

Çift etkili teleskopik silindir
Çift etkili silindirde hidrolik basınç hem uzama hem geri çekilme yönünde kuvvet sağlar. Bu yapı, geri dönüş için hidrolik kuvvet isteyen uygulamalara yönelik bir seçenektir. Bağlantı ve kontrol gereksinimleri, tek etkili düzenle aynı değildir.
Her iki yönde kuvvet üretmek, tüm çalışma koşullarında aynı kuvveti veya hızı sağlamak anlamına gelmez. Bu nedenle ilgili alanları ve yağ akışını modele göre inceleyin. Ayrıca teknik çizim ile devre gereksinimlerini birlikte değerlendirin.
- Tek etkili: geri dönüş için yük veya dış kuvvet gerekir.
- Çift etkili: hidrolik basınç iki yönde kuvvet sağlar.
- Her iki tip: ölçü ve devre uyumu uygulamaya bağlıdır.
Tek veya çift etkili tipi nasıl seçersiniz?
Önce yükün nasıl hareket edeceğini ve geri döneceğini belirleyin. Ardından kapalı montaj alanını, gereken stroku ve bağlantı ölçülerini kaydedin. Çalışma basıncı ve yük bilgisi de seçim için gereklidir.
Damper ve römork örneklerini teleskopik silindir kullanım alanları yazısında inceleyebilirsiniz. Hidromas’ın teleskopik silindir sayfasında alttan kaldırma, önden kaldırma ve çift tesirli gruplar yer alır. Nihai seçim, uygulama bilgileriyle ürün verilerinin karşılaştırılmasını gerektirir.
